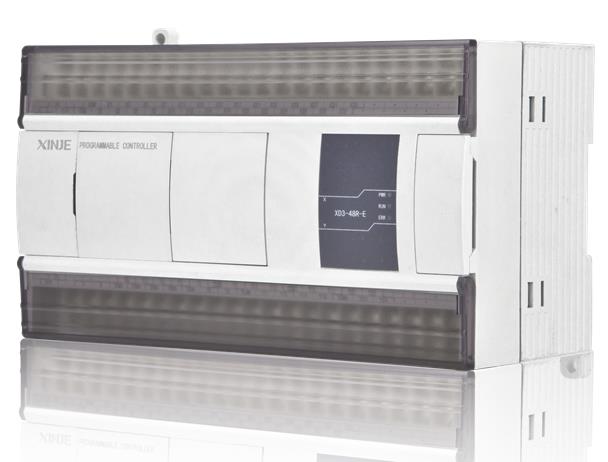

无锡信捷系列产品

产品说明

运动控制专用PLC，支持4路高速脉冲，4路高速计数

带两轴直线、圆弧插补功能（功能开发中）

T型输出，AC220V（E）或DC24V（C）电源

支持USB口高速下载功能（V3.2及以上硬件版本支持）

最多可外接扩展16个模块和2块BD板

具有更高的处理速度，约为XC系列的10倍

带时钟并对数据进行掉电保持

支持基本的逻辑控制和数据运算

支持高速计数、外部中断、电子凸轮、C语言编辑功能块、I/O点的自由切换、MODBUS通讯、X-NET现场总线等功能

一般规格

项目       规格

绝缘电压       DC 500V 2MΩ以上

抗噪声    噪声电压1000Vp-p  1uS 脉冲1分钟

空气       无腐蚀性、可燃性气体

环境温度       0℃~60℃

环境湿度       5%~95%（无凝露）

USB口    编程口，USB方式

Port1      编程口/通讯口，支持RS232方式

Port2      通讯口，支持RS-485或X-NET现场总线

Port3      扩展ED上的通讯口

Port4      #1扩展BD板上的通讯口

Port5      #2扩展BD板上的通讯口

安装       可用M3的螺丝固定或直接安装在的导轨上

接地       第三种接地（不可与强电系统公共接地）

性能规格

项 目     规 格

程序执行方式       循环扫描方式

编程方式       指令、梯形图并用

处理速度       0.05us

停电保持       使用FlashROM及锂电池

用户程序容量       384KB

I/O点数 总点数    60点

输入点数       36点（X0~X43）

输出点数       24点（Y0~Y27）

内部线圈（X）     1280点

内部线圈（Y）     1280点

内部线圈（M、HM、SM）  75000点、12000点、5000点

流程（S、HS）    8000点、1000点

定时器（T、HT、ET）       5000点、2000点、40点

计数器（C、HC、HSC）     5000点、2000点、40点

数据寄存器（D、HD、SD、HSD）   70000字、25000点、5000点、1024点

FlashROM寄存器（FD、SFD）  8900字、6000点

特殊保密寄存器（FS）       256点

高速处理功能       高速计数、脉冲输出、外部中断

口令保护       6位长度ASCII

自诊断功能    上电自检、监控定时器、语法检查

产品外形及尺寸（单位：mm）
