PL型系列单机除尘设备

发布者：admin 时间：2016-04-07 点击：次【字体：大中小】

　　PL型系列单机除尘设备产品简介：

　　PL型系列单机除尘设备是根据国外引进的除尘设备进行改进研制成功的新颖产品，是一种体积小，除尘效率高的就地除尘机组。该产品从七九年开始研制，年底出样机八〇年小批量生产。八一年批量生产，并作了改进，八二年大批量生产，并又进一步改进提高。目前该PL型系列单机除尘设备产品主要技术指标均达到国内先进水平，销售遍及全国，并远销国外深受用户欢迎。

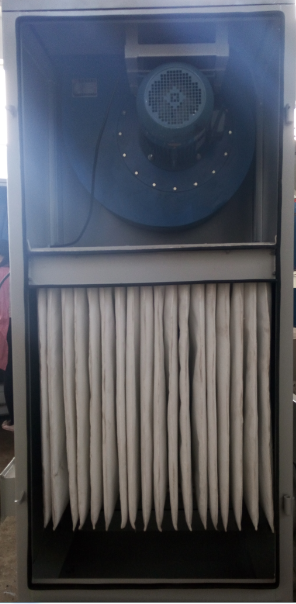

　　PL型系列单机除尘设备结构概述：
　　该PL型系列单机除尘设备系列机组基本结构由风机、过滤器和集尘器三个部件组成，各部件都安装在一个立式框架内、钢板壳体、烘漆防锈，外型美观、结构科学、运行可靠、使用方便。

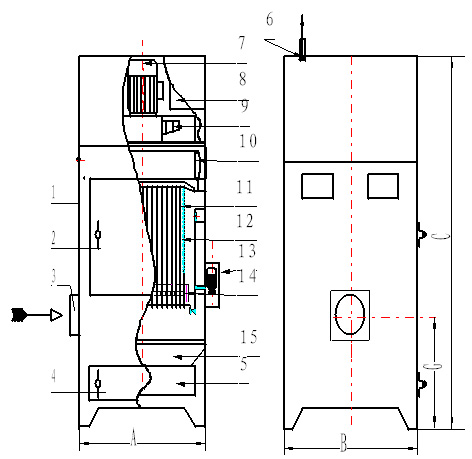

　　PL型系列单机除尘设备机组结构简图：

序号	名称	序号	名称
1	壳体	9	风机
2	检修门	10	过滤器紧定螺丝
3	进风口	11	扁布袋
4	出灰门	12	钢丝网
5	抽屉	13	振打清灰电机
6	洁净空气出口	14	隔袋件
7	电机	15	灰斗
8	电器控制装置

　　四、PL型系列单机除尘设备用途范围：
　　本系列产品广泛用于铸造工业、陶瓷工业、玻璃工业以及耐火材料、水泥建材、砂轮制造、化工制品、机械加工等等行业的除尘，该产品对比重较大的金属切屑，铸造用砂，如车床、磨床、铣床、砂轮机、抛光机等等，和中等比重的粉尘，如水泥、陶瓷粉、石膏粉、石棉粉、炭粉、颜料、胶木粉、塑料粉等等。以及比重较轻的非纤维性粉尘均有良好的除尘效果，该机组除尘效率大于百分之九十九点五。

　　五、PL—A型系列单机除尘设备技术性：

型号规格项目	PL—800/A	PL—1100/A	PL—1600/A	PL—2200/A
风量M3/H	800	1100	1600	2200
资用压力MMH2O	80	85	85	100
过滤面积M2	4	7	10	12
进气口尺寸mm	Φ120	Φ140	Φ150	Φ200
进气口中心离底距H	318	345	418	433
风机电机功率KW	1.1	1.5	2.2	3
清灰电机功率KW	0.18	0.18	0.18	0.18
过滤风速M/MiN	3.33	2.62	2.66	3.05
净化效率%	>99	>99	>99	>99
灰箱容积(1)	20	30	40	40
噪声d B(A)	75	75	75	75
外形尺寸 A×B×Cmm	530×520×1300	700×580×1400	740×580×1913	720×630×1696
重量Kg	400	550	600	730
价格元	6226	7677	8184	9332

　　六、PL—A型系列单机除尘设备技术性能：

型号规格项目	PL—2700/A	PL—3200/A	PL—4500/A	PL—6000/A
风量M3/H	2700	3200	4500	6000-8000
资用压力MMH2O	120	100	100	150-120
过滤面积M2	13.6	15.3	21.5	30
进气口尺寸mm	200×250	200×300	200×350	220×450
进气口中心离底距H	458	478	478	1295
风机电机功率KW	4	4	5.5	7.5
清灰电机功率KW	0.18	同左	同左	0.55
过滤风速M/MiN	3.30	3.48	3.49	3.33×4.5
净化效率%	>99	同左	同左	99.5
灰箱容积(1)	55	55	70	105
噪声d B(A)	<75	同左	同左	<80
外形尺寸 A×B×Cmm	760×680×1798	790×700×1888	900×800×2028	120×900
重量Kg	850	980	1040	1200
价格元	10819	12018	14168	15858

　七、PL-B型系列单机除尘设备技术性能：

型号规格项目	PL—800/B	PL—1100/B	PL—1600/B	PL—2200/B
风量M3/H	800	1100	1600	2200
资用压力MMH2O	>80	>85	>85	>100
过滤面积M2	4	7	10	12
风机电机功率KW	1.1	1.5	2.2	3
清灰电机功率KW	0.18	同左	同左	0.18
过滤风速M/MiN	3.33	2.62	2.66	3.05
净化效率%	>99.5	同左	同左	99.5
噪声d B(A)	<75	同左	同左	<75
外形尺寸 A×B×Cmm	530×520×1040	700×580×1100	740×580×1240	720×660×1330
底法兰尺寸E×FMM	598×588	768×648	826×666	806×746
重量Kg	280	330	470	600
价格元	6435	7245	7758	9276
