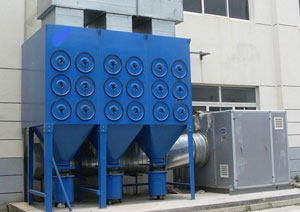

滤筒除尘器

　　一、滤筒除尘器结构：

　　滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。滤筒在滤筒除尘器中的布置很重要，滤筒可以垂直布置在箱体花板上，也可以倾斜布置在花板上，用螺栓固定，并垫有橡胶垫，下部分为过滤室，上部分为净气室，滤筒除了用螺栓固定外，更方便的方法是自动锁紧装置和橡胶装置，这两种方法对安装和维修都十分方便。
　　二、工作原理：
　　含尘气体进入滤筒除尘器后，由于气流端面的突然扩大及气流分布板的作用，气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗；粒度细、密度小的尘粒进入过滤室，通过布朗扩散和纤维拦截等综合效应，使粉尘沉积在滤筒的滤料表面，净化后的气体进入净气室内，由出风口经风机排出。滤筒除尘器的阻力随着滤筒的表面积灰增加而变大，当阻力达到一定的设定值时，PLC程序控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过文丘里管的扩充，均匀的进入滤筒内部，在滤筒内部形成瞬间的正压，产生巨大的振动，使沉积在滤料上的粉尘脱落，掉入灰斗内，收集的粉尘通过卸灰阀，排出到灰桶内。
　　三、性能特点：
　　（1）滤筒除尘器采用了先进的沉流式布局及滤筒斜装结构，因而除尘器在工作过程中同步清灰效果好；
　　（2）净化效率高，对于亚微米以上的粉尘有99.9%以上的净化效率，设备运行阻力低，有效节约除尘系统的能耗；
　　（3）尘气入口设置挡尘板，有缓冲及耐磨作用，不使粉尘直接高速冲击滤筒，因而能延长滤筒的使用寿命；
　　（4）滤筒15°倾斜抽屉式安装，可使滤筒拆换更方便，而且除尘器本体内不设置传动部件，使其维修工作减至最少。对一般性粉尘，滤筒可长期使用不需要更换，省去了常用袋式除尘器需经常换洗滤袋的繁琐工作，并节省了大量的维修费；
　　（5）模块式组合，大小可以随意选择，可以扩大原有组合，增加除尘机组，而不需要对原有设备进行太多的改动；
　　四、技术改进措施和选用技术
　　4.1清灰装置
　　传统的滤筒除尘器有两种清灰方式，一种是高压气流反吹，一种是脉冲气流喷吹，实践表明前者的优点是气流均匀，缺点是耗气量大；后者的优点是耗气量小，缺点是气流弱小。为此可作两个方面改进：一方面在脉冲喷吹管上增加导流装置，加强气流诱导作用，另一方面把滤筒上部导流风管取消，使脉冲气流和诱导气流同时充分进入滤筒。这样改进后耗气量少，气流均匀，清灰效果好，根据计算，技术改进后的清灰气流流量是脉冲气量的3－5倍。
　　4.2气量分布板
　　滤筒除尘器的气流分布很重要，必须考虑如何避免设备进口处由于风速较高造成对滤料的高磨损区域。气流分布板用于滤筒式除尘器有独特要求，气流分布必须十分稳定和均匀。才有利于气流的上升和粉尘的下降，气流分布板开孔率35%。根据计算，阻力系数<2，由此可见在气流速度<0.8m/s的情况下，多孔气流分布板可以满足滤筒式除尘器的要求。
