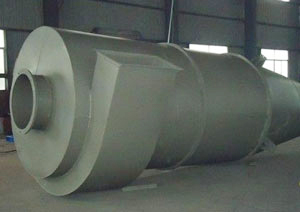

XZZ型系列旋风除尘器

　　一、概述

　　XZZ型系列旋风除尘器是为国内锅炉烟气除尘而新设计的一种新型高效旋风除尘器。
　　XZZ型系列旋风除尘器经全国统一测试评定，其技术性能处于地位，除尘效率手屈一指，已被城乡建设环境保护部和机械工业部推荐定为全国机烧层燃工业锅炉配套用的十一种旋风除尘器之一。
　　XZZ型系列旋风除尘器具有：结构简单新颖、高效中阻、负荷适应性强、运行稳定可靠、钢耗小、占地面积省、管理维护方便、造价低等特点。
　　XZZ型系列旋风除尘器可单体使用外，亦可多筒组合，由一共同的进出所母管联接，满足任何烟气量的处理。每台除尘器的单体都有有四部分：本体、蜗壳、芯管和具有性能良好的密封收尘装置。根据安装位置不同，XZZ型系列旋风除尘器有四种结构，即按除尘器进口方向，分左旋和右旋两种。根据用户的不同需要，分有灰斗的A型和灰箱的B型两种。
　　二、用途
　　XZZ型系列旋风除尘器主要用于机烧层燃热水或蒸汽锅炉；XZZ型系列旋风除尘器同样适用于其他工业除尘上的需要。
　　三、构造特点
　　1、设计了直通型旁室，能有效地消除上灰环现象，且不易堵塞。
　　2、设计了接近直筒形的锥体结构，消除了下灰环的形成，避免了局部磨损中粗颗粒粉尘的反弹现象，提高了使用寿命和除尘效率。
　　3、设计了能有效地阻止下部粉尘二次飞扬的装置，是国内首创的独特形式。
　　四、工作原理
　　含尘气流经收缩形进口切向进入除尘器蜗壳时，由上向下作螺旋形旋转运动，尘粒在离心力的作用下被抛向器壁，并沿器壁下旋，进入特殊结构的密封收尘装置内；净化后的气体由下向上作内螺旋形旋转经芯管排出。
　　五、使用说明
　　1、在锅炉运行前应先检查收灰装置（灰箱或灰斗）密封是否良好，密封后运行。在锅炉满负荷运行时可依照收集灰尘的量决定排灰间隔时间，一般可每8小时排灰一次。排灰时必须将引风机停转后再开启排灰口；排灰后，将排灰口重新盖严后，再开动引风机转入正常运行。
　　2、除尘器在负压吸入式运行时要求严密不漏风，尤其是收尘装置，切忌漏风，以免影响除尘效率。
　　3、除尘器在除尘系统中的联接方式一般采用负压吸入式，可以减少尘粒对引风机的磨损，如设计要求或其它原因亦可采用正压压出式。
　　4、对寒冷地区，特别是间歇性使用的锅炉，当除尘器安装在室外时，应对除尘器采取保温措施。对蒸发量小于1吨/时的小型锅炉，并配有预热水箱时，应注意排烟温度不宜过低，以免结露造成除尘器积灰堵塞。
　　5、XZZ-III/T型旋风除尘器因内壁涂有耐磨涂料，切忌敲打除尘器，以免涂料层脱落。
　　

　　推荐用于锅炉烟气除尘的除尘器规格性能表

适用锅炉（吨/）	除尘型号、规格	单体数（只）	处理烟气量（米/时）	除尘气阻力（200℃时） （毫米水柱）
0.2	XZZ-Ⅲ型D350	1	900	43
0.5	#-#型D460 #-#型D560	1	2000 3000	71 73
1	XZZ-Ⅲ型D750 #-#型D750	1	6000	88
2	XZZ-Ⅲ型D800 #-#型D800	1	9000	88 71
4	XZZ-Ⅲ型D750 #-#型D750 XZZ-Ⅲ型D800 #-#型D800 XZZ-Ⅲ型D1100 #-#型D1100	2	12000 1200	88 71
6.5	XZZ-Ⅲ型D1000	1	12000	78
10	#-#型D1000	2	19500	76
	XZZ-Ⅲ型D850 #-#型D850	4	30000	86
	XZZ-Ⅲ型D1200 #-#型D1200	2	30000	87
20	XZZ-Ⅲ型D1200 #-#型D1200	4	60000	87
