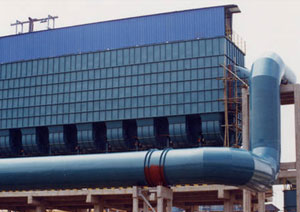

CDG型高压静电除尘器

发布者：admin 时间：2016-04-07 点击：次【字体：大中小】

　　CDG型高压静电除尘器是采用高压静电原理净化含尘气体的设备，即在阳极和阴极加上高压直流电后形成高压静电场，气体在电场力作用下产生电离，产生大量的电子和离子，当含尘气体进入电场后，尘粒就与这些电子和离子结合起来，使尘粒荷电。在电场力作用下，荷电的尘粒迅速趋向与之电性相反的电极，最后在电极上释放电荷并沉积在电极上，当粉尘沉积岛一定数量时，通过振打装置的作用使粉尘落入灰斗，被除去尘粒的净化气体则通过电场排入大气。

　　静电除尘器是采用高压静电原理净化含尘气体的设备，即在阳极和阴极加上高压直流电后形成高压静电场，气体在电场力作用下产生电离，产生大量的电子和离子，当含尘气体进入电场后，尘粒就与这些电子和离子结合起来，使尘粒荷电。在电场力作用下，荷电的尘粒迅速趋向与之电性相反的电极，CDG型系列高压静电除尘器最后在电极上释放电荷并沉积在电极上，当粉尘沉积岛一定数量时，通过振打装置的作用使粉尘落入灰斗，被CDG型系列高压静电除尘器除去尘粒的净化气体则通过电场排入大气。
　　高压静电除尘器具有结构简单，除尘效率高能耗低，运行安全方便等优点。除尘效率可达99.8%，电场能耗仅为常规静电除尘器的十分之一。广泛应用于冶金、建材、电力、化工等行业。
　　一、产品技术特点
　　高效、节能、稳定。
　　1、优化的结构设计
　　在除尘器结构设计上，充分了考虑了粉尘惯性力、离心力、反静电力。二次扬尘以及供电电源的波形性能、工作特点等因素的影响，采用优化的结构形式，最大限度的提高有效迁移速度，从而提高了除尘效率。在处理同等尘源的情况下，收尘面积可大幅度下降，即除尘器的尺寸和刚才消耗减少。这种小空间、低成本、高效率设计，为改造旧除尘设备提供了非常有利的条件。
　　2、独特的供电电源
　　在除尘供电电源设计上与常规不同。他采用的是软特性的稳定直流电源。稳定直流电压比脉动直流电压优越。电源工作的最佳点是在火花始发以下临界处。在设计上，把电源供电整个过程够控制在火花始发点以下的电晕放电状态。不让其进入火花放电状态。火花放电实质上是正、负离子在电场中发生碰中释放能力的一种现象，它对除尘毫无作用。常规静电除尘器在整个供电过程中，包含了火花放电和电晕放电，并且绝大部分能量都在属于火花电被浪费掉了。而本技术在处理同等尘源的情况下，电场耗能不足常规静电除尘器的十分之一。
　　
　　CDG型系列高压静电除尘器技术参数

型号规格	除尘效率%	比电阻Ω-Cm	使用温度℃	本体重量T	供电设备型号规格
CDG750/1A(B)	>99.8	104- 1011-	<120	2.72	CK-5mA
CDG750/2A(B)	>99.8	104- 1011-	<120	4.44	CK-5mA
CDG750/3A(B)	>99.8	104- 1011-	<120	5.15	CK-100KV/10mA
CDG750/4A(B)	>99.8	104- 1011-	<120	70.86	CK-100KV/20mA
CDG750/5A(B)	>99.8	104- 1011-	<120	91.75	CK-100KV/20mA
CDG750/7A(B)	>99.8	104- 1011-	<120	16	CK-120KV/30mA
CDG750/7×2A(B)	>99.8	104- 1011-	<120	28	CK-120KV/30mA×2
CDG750/7×2A(B)	>99.8	104- 1011-	<120	52	2-CK-120KV/30mA×2

型号规格	截面积m2	电场长度M	极板面积m2	阻力mmH20	风速M/S	风量范围m3/H	含尘浓度g/m3
CDG750/1A(B)	0.44	4	18	≤10	0-1.26	0-2000	≤30
CDG750/2A(B)	0.88	4	37.70	≤10	0.57-1.19	1800-3800	≤30
CDG750/3A(B)	1.33	4	56.55	≤15	0.59-1.22	2800-5800	≤30
CDG750/4A(B)	1.77	4	75.40	≤15	0.6-1.23	3800-7800	≤30
CDG750/5A(B)	2.21	4	94.25	≤20	0.6-1.24	4800-9900	≤30
CDG750/7A(B)	3.09	4	131.95	≤20	0.6-1.17	6700-13000	≤30
CDG750/7×2A(B)	6.19	4	263.89	≤30	0.58-1.17	13000-26000	≤30
CDG750/7×2A(B)	12.37	4	527.79	≤30	0.58-1.21	26000-54000	≤30
