DMF-Z型直角式电磁脉冲阀

一、用途
电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。
DMF-Z型电磁脉冲阀为直角式阀，其进出口之间夹角为90°，适合于气包与除尘器喷吹管的安装连接。气流畅通，能提供符合要求的清灰气脉冲.
二、DMF-Z型直角式电磁脉冲阀工作原理
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。　　
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

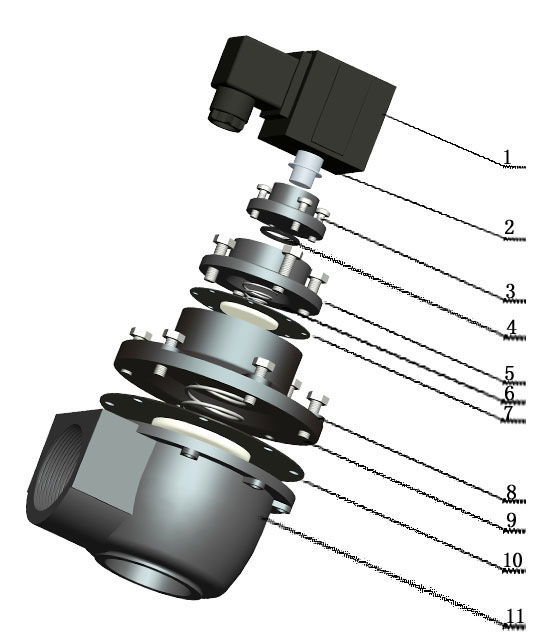

 三、内部结构图

序号 名称 数量   1  电磁线圈 1    2  线导头组件  1  3  线导头压板  1  4  压板密封圈    1  5  线导头阀组件    1  6  小弹簧    1  7  通用小模片组件  1  8  S阀盖    1  9  大弹簧    1  10  大膜片组件  1  11  阀座  1

四、型号含义

             DMF——Z——XX——S——X

      1、DMF：是指电磁脉冲阀
      2、   Z   ：是指直角式
      3、   XX：是指公称通径
      4、   S   ：是指双膜片
      5、   X   ：是指温度等级(1.3)
