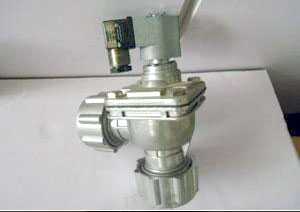

速联式电磁脉冲阀

速联式电磁脉冲阀又叫直角速连阀，是在Z新型直角电磁脉冲阀基础上改进的新品种，又称速联脉冲阀，该电磁脉冲阀具有灵敏度高，排气量大，工作稳定的性能，而且具有安装，使用，维修方便的特点。

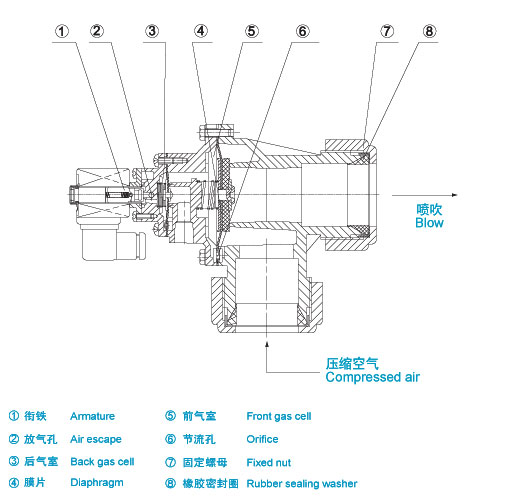

工作原理
膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。
脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。
脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

速联电磁脉冲阀的技术参数：

TMF-ZM系列速接式脉冲阀选型表：
